反井鉆機型號匯總
來源：www.51baotang.com 作者：admin 日期：2015-06-29 00:38:26 熱度：5851 ℃

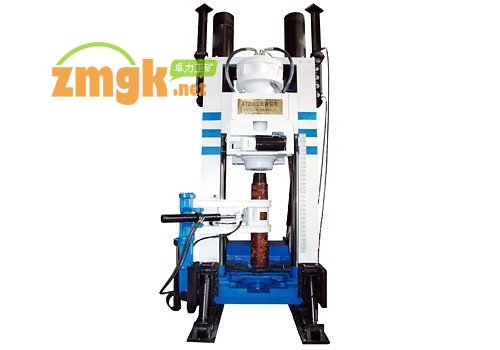

ZFY系列反井鉆機
新標準：MT/T213-2011
反井鉆機型號：ZFY1.2/30/150（LM-150）、ZFY1.4/40/200（LM-200）、ZFY1.8/40/250（LM-250）

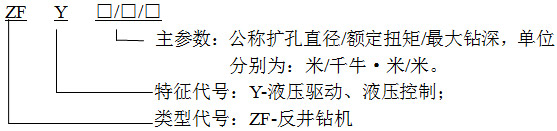

標注示例：
說明：ZFY1.2/30/150型反井鉆機，表示公稱擴孔直徑為1.2米，額定扭矩為30千牛•米，最大鉆深為150米的液壓驅動，液壓控制式反井鉆機。
原標準：MT/T213-1991
反井鉆機型號：ZFY1.2/120（LM-120）、ZFY1.4/200（LM-200）、ZFY1.8/250（LM-250）

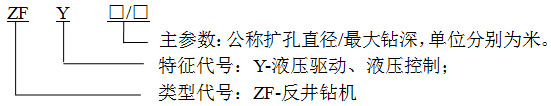

標注示例：
說明：ZFY1.2/120型反井鉆機，表示公稱擴孔直徑為1.2米，最大鉆深為120米的液壓驅動，液壓控制式反井鉆機。
ZFY系列反井鉆機新煤安型號：
ZFY（LM）系列反井鉆機：ZFY0.9/90(LM-90)、ZFY1.2/120(LM-120)、ZFY1.4/200(LM-200)、ZFY1.8/250(LM-250)、ZFY1.4/280(LM-280)、ZFY1.4/300(LM-300)
ZFY（AT）系列反井鉆機：ZFY1.2/30 /150（AT1200）、ZFY1.4/40 /200（AT1400）、ZFY1.5/35 /250 (AT1500)、ZFY1.8/40 /250（AT1800）、ZFY2.0/50 /200（AT2000）、ZFY2.5/105 /200（AT2500）、ZFY3.0/120 /200 (AT3000)、ZFY3.5/150 /400 (AT3500)
ZFY（ZLFY）型反井鉆機：ZFY0.9/90（ZLFY-90）、ZFY1.2/100（ZLFY-120）、ZFY1.4/200（ZLFY-200）、ZFY1.4/300（ZLFY-300）
ZFY（ZFYD）低矮型反井鉆機：ZFY1.2/20/200D(ZFYD1200)、ZFY1.2/40/300D(強力ZFYD1200)、ZFY1.5/40/100D(ZFYD1500)、ZFY2.5/100D(ZFYD2500)
ZFY（AT）系列反井鉆機：ZFY1.2/30 /150（AT1200）、ZFY1.4/40 /200（AT1400）、ZFY1.5/35 /250 (AT1500)、ZFY1.8/40 /250（AT1800）、ZFY2.0/50 /200（AT2000）、ZFY2.5/105 /200（AT2500）、ZFY3.0/120 /200 (AT3000)、ZFY3.5/150 /400 (AT3500)
ZFY（ZLFY）型反井鉆機：ZFY0.9/90（ZLFY-90）、ZFY1.2/100（ZLFY-120）、ZFY1.4/200（ZLFY-200）、ZFY1.4/300（ZLFY-300）
ZFY（ZFYD）低矮型反井鉆機：ZFY1.2/20/200D(ZFYD1200)、ZFY1.2/40/300D(強力ZFYD1200)、ZFY1.5/40/100D(ZFYD1500)、ZFY2.5/100D(ZFYD2500)
ZFY（LM）系列反井鉆機主要技術參數
| 鉆機型號 |
ZFY0.9/90 (LM-90) |
ZFY1.2/120 (LM-120) |
ZFY1.4/200 (LM-200) |
ZFY1.8/250 (LM-250) |
ZFY1.4/280 (LM-280) |
ZFY1.4/300 (LM-300) |
| 基本參數 | ||||||
| 導孔直徑 | 190 | 244 | 216 | 244 | 250 | 250 |
| 擴孔直徑 | 0.9 | 1.2 | 1.4 | 1.8 | 1.4 | 1.4 |
| 鉆孔深度 | 90 | 120 | 200 | 250 | 280 | 300 |
| 出軸轉速 | 5-33 | 5-33 | 5-33 | 5-33 | 5-36 | 5-36 |
| 導孔額定扭矩(KN.m) | 7 | 15 | 20 | 17 | 36 | |
| 擴孔最大扭矩(KN.m) | 15 | 30 | 40 | 52 | 70 | |
| 鉆頭許用最大推力(KN) | 150 | 250 | 350 | 700 | 550 | 550 |
| 擴孔最大拉力(KN) | 380 | 500 | 850 | 1250 | 1250 | 1300 |
| 鉆孔傾角（°） | 60°-90° | 60°-90° | 60°-90° | 60°-90° | 60°-90° | 60°-90° |
| 主機重量包括搬運車 | 4.5 | 6.0 | 8.3 | 8.5 | 12 | 10 |
|
主機運輸尺寸 (長×寬×高) |
1900×950×1115 | 2290×1110×1430 | 2950×1370×1700 | 2670×1380×1560 | 3000×1410×1740 | 3000×1410×1740 |
|
主機工作尺寸 (長×寬×高) |
2380×1275×2847 | 2977×1422×3277 | 3230×1770×3448 | 3350×1650×3940 | 3280×1810×3488 | 3280×1810×3488 |
| 鉆桿有效長度 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| 鉆孔偏斜率(%) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
| 電機功率(KW) | 52.7 | 66 | 86 | 86 | 86 | 129.6 |
| 驅動方式 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 |
| 適應巖性 | 巖石單向抗壓強度<140Mpa | |||||
ZFY（AT）系列反井鉆機主要技術參數
|
鉆機型號 基本參數 |
ZFY1.2/30 /150 （AT1200） |
ZFY1.4/40 /200 （AT1400） |
ZFY1.5/35 /250 (AT1500) |
ZFY1.8/40 /250 （AT1800） |
ZFY2.0/50 /200 （AT2000） |
ZFY2.5/105 /200 （AT2500） |
ZFY3.0/120 /200 (AT3000) |
ZFY3.5/150 /400 (AT3500) |
|
導孔直徑 (mm) |
244 | 216 | 250 | 250 | 250 | 270 | 270 | 311 |
|
擴孔直徑 (m) |
1.2 | 1.4 | 1.5 | 1.8 | 2.0 | 2.5 | 3.0 | 3.5 |
|
鉆孔深度 (m) |
150 | 200 | 200250 | 250 | 250 | 200 | 200 | 400 |
|
出軸轉速 (rpm) |
5-33 | 5-33 | 5-33 | 5-33 | 5-33 | 5-33 | 5-33 | 5-21 |
|
額定扭矩 （KN·m） |
15 | 20 | 18 | 25 | 25 | 42 | 60 | 75 |
|
最大扭矩 （KN·m） |
30 | 40 | 35 | 40 | 50 | 105 | 120 | 150 |
|
最大推力 （kN） |
350 | 350 | 700 | 700 | 700 | 15000 | 15020 | 2000 |
|
擴孔最大拉力 （kN） |
850 | 850 | 1250 | 1250 | 1250 | 2500 | 2500 | 3000 |
|
鉆孔傾角 （°） |
60-90 | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 |
|
主機重量 （t） |
6 | 7.2 | 7.5 | 7.5 | 8 | 10.5 | 11.5 | 12.5 |
|
主機運搬尺寸 （長寬高） （ mm） |
2290*1110 *1430 |
2950*1370* 1700 |
2670*1380* 1560 |
2670*1380 *1560 |
2700*1400 *1600 |
3000*1450* 1650 |
3000*1480 *1650 |
3000*1750* 1750 |
|
主機工作尺寸 (長寬高) （mm） |
2977*1422 *3277 |
3230*1770* 3448 |
3350*1650* 3940 |
3350*1650 *3448 |
3350*1650 *3980 |
3350*1720 *3950 |
3350*1750 *4000 |
4850*1900* 5250 |
|
鉆桿直徑* 有效長度 （mm） |
φ176*1000 φ182*1000 |
φ182*1000 | φ200*1000 | φ200*1000 | φ200*1000 |
φ200*1000 φ230*1000 |
φ230*1000 | φ254*1000 |
|
鉆孔偏斜率 （%） |
≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
|
電機功率 （kW） |
68 | 86 | 86 | 86 | 93.5 | 128.5 | 168.5 | 168.5 |
| 驅動方式 | 全液壓驅動 | |||||||
| 適應巖性 | 巖石單向抗壓強度≤1600MPa | |||||||
ZFY（ZLFY）型反井鉆機基本參數
|
鉆機 型號 基本參數 |
ZFY0.9/90（ZLFY—90） | ZFY1.2/100（ZLFY—120） | ZFY1.4/200（ZLFY—200） | ZFY1.4/300（ZLFY—300） |
| 導孔直徑 | 190 | 244 | 216 | 250 |
| 擴孔直徑 | 0.9 | 1.2 | 1.4 | 1.4 |
| 鉆孔深度 | 90 | 100 | 200 | 300 |
| 出軸轉速 | 5—33 | 5—33 | 5—33 | 5—33 |
| 額定扭矩（KN·m） | 7 | 15 | 20 | 36 |
| 最大扭矩（KN·m） | 15 | 30 | 40 | 70 |
| 鉆頭需用最大推力（KN） | 150 | 250 | 350 | 550 |
| 擴孔最大拉力（KN） | 380 | 500 | 850 | 1300 |
| 鉆孔傾角（0） | 60—90 | 60—90 | 60—90 | 60—90 |
| 主機重量（包括搬運車）（t） | 4.5 | 6.0 | 8.3 | 10.0 |
| 主機搬運尺寸（長寬高）（mm） | 1900×950×1115 | 2290×1110×1430 | 2950×1370×1700 | 3000×1810×1740 |
| 主機工作尺寸（長寬高）（mm） | 2380×1275×2847 | 2977×1422×3277 | 3230×1770×3448 | 3280×1410×3488 |
| 鉆桿直徑×有效長度 | Φ150×1000 | Φ176×1000 | Φ182×1000 | Φ200×1000 |
| 鉆孔偏斜率（%） | ≤1 | ≤1 | ≤1 | ≤1 |
| 電機功率（KW） | 66 | 66 | 86 | 129.6 |
| 驅動方式 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 |
| 適應巖性 | 巖石單向抗壓強度≤1400Mpa | |||

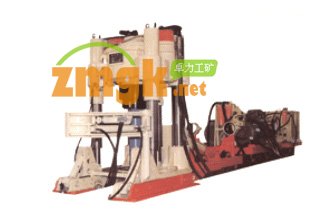

ZFY（ZLFYD）低矮型反井鉆機基本參數
| 鉆 機 型 號 | 原 型 號 | ZFYD1200 |
強力
ZFYD1200 |
ZFYD1500 |
ZFYD2500 ZFY2500 |
| 新煤安型號 |
ZFY1.2/20
/200D |
ZFY1.2/40
/300D |
ZFY1.5/40 /100D |
ZFY2.5/100D | |
| 導孔直徑 (mm) | 200 | 250 | 250 |
250 （270、 311 ） |
|
| 擴孔直徑 (mm) | 1200 | 1200 ~1500 | 1500 ～ 1800 | 2000~2500 | |
| 鉆孔深度 (mm) | 200 | 300 | 100 | 100 | |
| 鉆桿直徑 (mm) | 150 | 176 | 200 |
200 （ 228、 250 ） |
|
| 導孔鉆速 (r/min) | 0 ～ 52 | 0 ～35 | 0 ～ 35 | 0 ～ 33 | |
| 擴孔鉆速 (r/min) | 0 ～ 26 | 0 ～17 | 0 ～ 17 | 0 ～ 12 | |
|
擴孔額定扭矩 (kN·m) |
14.9 | 22 | 22 | 68.5 | |
|
擴孔最大扭矩 (kN·m) |
21.5 | 44 | 44 | 98 | |
| 鉆頭許用最大推力 (kN) | 196 | 222.5 | 222.5 | 222.5 | |
| 擴孔最大拉力 (kN) | 440 | 1154 | 1154 |
1470 （ 1800 ） |
|
| 鉆孔傾角 ( o ) | 60 o～ 90 o | 60 o～ 90 o | 60 o～ 90 o | 60 o～ 90 o | |
| 適用巖石硬度 | F ≤ 10 | F ≤ 10 | F ≤ 10 |
F ≤ 10 （ F ≤ 14 ） |
|
|
主機運搬重量 ( 包括搬運車 ) （ t ） |
3.65 | 6.5 | 6.5 | 9.41 | |
|
主機搬運尺寸 （長寬高）（ mm ） |
2160×940 ×1543 |
2309×1142 ×1704 |
2309×1142 ×1704 |
2473×1420 ×2089 |
|
|
主機工作尺寸 （長寬高）（ mm ） |
1915×1020 ×2700 |
2265×1245 ×3000 |
2265×1245 ×3000 |
2690×1590 ×3100 （ 3800 ） |
|
| 鉆桿有效長度（ mm ） | 1000 | 1000 | 1000 | 1000 | |
| 鉆孔偏斜率（ % ） | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | |
| 電機功率（ kW ） | 66 | 86 | 86 、 121 | 161 | |
| 驅動方式 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | |
