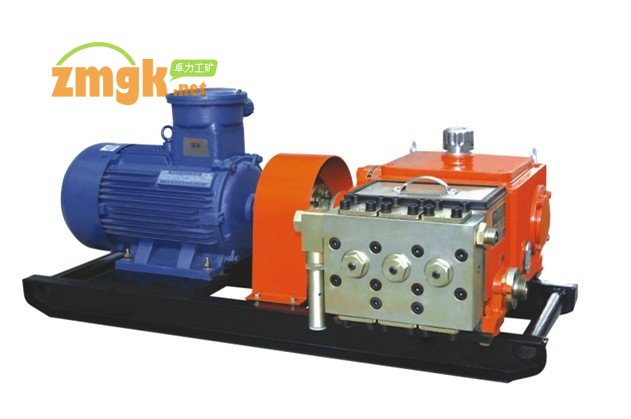

RMI/S375乳化液泵站
RMI/S375乳化液泵乳化液泵站技術參數
標準型 自動混液自動控制的乳化液泵站
單泵額定流量 430升/分
額定壓力 37.5 Mpa
結構類型 滑撬底座
乳化液泵型號 S375
乳化液泵數量 4
壓力調節范圍 卸載閥壓力范圍-系統工作壓力的10%
總功率 4×280KW=1120 KW
重量 單泵=4500 kg
系統=4500 × 4泵 18000 kg
乳化液箱和軟管等 3850 kg
輔助液箱 1950 kg
外置控制裝置 1550kg
電控臺 650 kg
系統總重 26.1噸
尺寸 單泵=3198長×1150寬×1335高mm
系統=29298長 x 1400寬 x 1600高mm
安裝方式 滑撬底座，裝在平板車上
低壓到額定壓力的時間 7毫秒
系統工作方式 自動混液自動控制
大修時間（年） 3
服務壽命 （年） 15 （按正確的程序操作）
2.乳化液箱和自動混液系統和輔助液箱
供水水壓 最大1.0Mpa
供水流量 最小23升/分-最大136升/分
乳化液箱工作容積（升） 10000 （主箱4443升，輔助箱5557升）
乳化液箱最大容積（升） 13280
乳化液低位容積（升） 4172
乳化油箱的額定能力（升） 800升
油的低位（升） 267升
配液方式 抑止閥調節的齒輪泵
配液速度 22升-135升/分
混合液體的濃度 99:1水/油比到95：5的水/油比
安全閥的壓力范圍 工廠設定值為44.9 Mpa
高壓供液管 =Dayco CMH6 型，帶快速接頭
供水管、卸載閥回液管 = BC 174 鋼銷連接
吸液管 =規格352，600型
箱的材質 不銹鋼
過濾器型號和精度
進水過濾器 =25micron 反沖洗式
泵供液過濾器 =25micron
對式回路過濾器 =12
卸載閥過濾器 =10micron
液箱通氣帽 =40micron
過濾器自動卸載，由旁路保護
蓄能器 20升x2
蓄能器壓力 系統工作壓力的70%
3.乳化液泵
單泵額定流量 =430升/分
額定壓力 =37.5Mpa
柱塞數 =3
柱塞直徑和沖程 =70mm直徑x60mm沖程
柱塞材料 =氧化鋁全陶瓷
柱塞密封 = 聚合材料
曲軸轉速 =653 rpm
吸液閥形 =蘑菇形閥
供液閥形 =翼形
潤滑油監測 =壓力0-2.5Mpa
=溫度0-100攝氏
=油位 -低油位
驅動減速方式 =斜齒輪
減速 =單級
減速比 =2.297：1
潤滑方式 =油泵和濺入式
潤滑油壓力和排量 =0.38-Mpa, 32.5升/分
潤滑油型號 =殼牌油 ---- Omala220 或相等
4.乳化液泵電機
制造商 南陽防爆電機集團公司
型號 YBRB355
額定功率 280 kw
額定電壓 1140 v
額定電流 （A） 60.5
額定功率因數 （cos） 0.9
額定轉速 1488
啟動扭距/額定扭距 2.1
啟動電流/額定電流 7
最大扭距/額定扭距 2.4
頻率 50HZ
額定頻率 50HZ
絕緣等級 F
線圈連接方式 △
工作方式 S1連續
防爆型和標準 GB3836, Exdl
保護等級 IP55
冷卻方式 全密封風冷 自冷式
允許溫升 90K(JB8674)
過熱保護 繞組熱阻器
電纜最大出口直徑 插座最大適合95mm
電纜連接插頭和插座 插座 Victor 002812A,帶IPC訊號連接
插頭 Victor002905A,與插座配套
電壓1140/200amp
外形尺寸（長x高x寬） 1800 x 740 x 1150
重量 2080 kg
制造標準 國標
服務壽命（年） 20
將在電機線路中采用溫度開關， 使電機溫度保護與先導控制回路串接，并接入負荷中心。
5. 運輸尺寸
主液箱
高 1600mm
寬 1400mm
長 6150mm
重(空) 3250kg
輔助液箱
高 1547mm
寬 1400mm
長 5000mm
S375 泵組件
高 1362mm
寬 1140mm
長 3198mm
重 4500 Kg
過濾器參數
進水過濾器 40micron反沖洗式
壓力過濾器 25micron
回液管路過濾器 12micron
液箱通氣孔 40micron
卸載閥過濾器 10micro
RMI/S300噴霧泵
1.主要參數
單泵額定流量 517升/分
額定壓力 14.5 Mpa
結構類型 滑撬底座
噴霧泵型號 S300
噴霧泵數量 3
總功率 3x160KW=480 KW
重量 單泵 =3270 kg
系統 =3270 x 3泵 =9810kg
水箱和軟管等 =3600 kg
連接板 = 290 kg
電控臺 =與水箱連接
系統總重 =13700kg
尺寸 單泵 =3000長x1140W寬x1384高 mm
系統 =19024長x1400寬x1600高mm
安裝方式 滑撬底座，裝在平板車上
低壓到額定壓力的時間 毫秒
系統工作方式 恒壓，穩定流量
大修時間（年） 3
服務壽命 （年） 15 （按正確的程序操作）
2. 水箱工作容積 5349升
低水位 1628升
水箱材料 不銹鋼
安全閥設定壓力 設定為16.5Mpa
匹配的軟管標準
高壓供液管 Dayco CMH6 快速接頭
水閥和回路 BC規格174規格U形銷
吸水管 規格352，型號600
過濾器型號和精度：
進水過濾器 40micron 反沖洗式
壓力過濾器 25micron
水箱通氣帽 40 micron
過濾器自動保護 在旁路上，具有自動保護作用
蓄能器 20升x 2
蓄能器壓力 系統工作壓力的70%
3. 單泵額定流量 517升/分.
額定壓力 14.3Mpa
柱塞數量 3
柱塞直徑及沖程 80毫米直徑x 60毫米沖程
柱塞材質 氧化鋁全陶瓷
柱塞密封 聚合材料
曲軸轉速 602 rpm
吸液閥形狀 蘑茹形
排液閥形狀 翼形
潤滑油的監控 壓力 0-2.5 Mpa
溫度 0-100 攝氏度
油位-低油位
驅動減速方式 斜齒輪
減速-單級
減速比 2.49：1
潤滑方式 油泵和濺入式
潤滑油壓力和排量 0.38-Mpa, 24升/分
油的型號 殼牌油 ---- Omala220
4. 噴霧泵用電機
制造商 南陽防爆電機集團公司
型號 YBRB315
額定功率 160 kw
額定電壓 1140v
額定電流 （A） 36
額定功率因數 （cos） 0.9
額定轉速 1486r/min
啟動扭距/額定扭距 2.1
啟動電流/額定電流 7
最大扭距/額定扭距 2.4
頻率 50HZ
額定頻率 50HZ
絕緣等級 F
線圈連接方式 △
工作方式 S1-連續
防爆型和標準 GB3836, Exdl
保護等級 IP55
冷卻方式 全密封風冷
允許溫升 90K (JB8674)
過熱保護 溫度開關
電纜最大出口直徑 插座最大適合95mm
電纜連接插頭和插座 插座 Victor00281A Type 2
帶IPC訊號連接
插頭 Victor002905AType 2與插座配套
電壓volt1140/200 amp.
外形尺寸（長x寬x高） 1645L x 640 x 1000
重量 1320 kg
制造標準 國標
服務壽命（年） 20
將在電機線路中采用溫度開關，使電機溫度保護與先導控制回路串接，并接入負荷中心。
5.運輸尺寸
水箱
高 1600mm
寬 1400mm
長 5500mm
重 2750Kg
外置控制裝置運載架
高 1190mm
寬 1300mm
長 1600mm
重（空） 1270Kg
泵組件
高 1334mm
寬 1140mm
長 3000mm
重 3270Kg
過濾器
反沖式進水過濾器 40 micron
供水過濾器 25 micron
水箱通氣帽 40 micron
