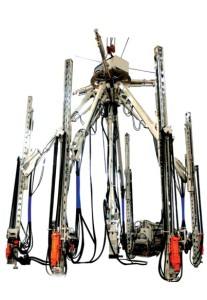

SJZ系列豎井鉆機是為建井施工穿鑿豎井而研制的竄孔設備，以壓縮空氣為動力，采用液壓傳動，使鉆架所有動作實現機械化，適用井直徑范圍大，操作靈活、定位精確、安全可靠。
SJZ豎井鉆機像一把雨傘，撐開能進行鉆鑿炮眼，收攏能方便井筒運送，是實現快速打井，縮短建井周期，提高經濟效益的必不可少的專用設備。

產品配套
SJZ豎井鉆機配用高效氣動鑿巖機，長推進行程，加之采用平行移動機構，使鉆鑿炮孔精度和效率相應提高，大大節省了輔助工作時間，提高了工作效率。
YGZ-70型導軌式獨立回轉鑿巖機，釬桿移位迅速、準確、平穩，鑿巖效率高，也可改裝滑座后，配用其它型號高效鑿巖機。

適用范圍
SJZ系列豎井鉆機適用井筒范圍大，從4.5米至5米的小型井筒,6米至7米的中型井筒,8米至8米以上的大型井筒均能進行作業。
根據爆破技術不斷的發展,傘型鉆機提供了能打4200毫米、4800毫米和5500毫米的炮孔深度,滿足實現深孔光面爆破的技術要求,大大提高立井開挖速度.
傘型鉆機不但能打炮眼,還能配用高效YGZ70型鑿巖機能打40米深的泄水孔,探水孔和注漿孔。
因此傘型鉆機是目前國內外比較理想的立井開挖竄孔設備。

SJZ系列豎井鉆機型號：
SJZ5.5豎井鉆機、SJZ5.6豎井鉆機、SJZ6.7豎井鉆機、SJZ6.9豎井鉆機、SJZ6.10豎井鉆機。

SJZ系列豎井鉆機技術參數

項目	參數	參數	參數	參數	參數
型號	SJZ5.5	SJZ5.6	SJZ6.7	SJZ6.9	SJZ6.10
支撐臂數量（個）	3	3	3	3	3
動臂數量(個）	5	5	6	6	6
支撐臂支撐范圍	4.6--6.6	5.7--7.7	4.6--6.7  5.7--7.7  6.6--8.6	6.6--9.8	7.6--10.8
垂直炮孔圈徑	1.6--6.3	1.65--8.2	1.65--8.2	1.65--9.56	1.65--10.5
工作氣壓（MPa)	0.5--0.7	0.5--0.7	0.5--0.7	0.5--0.7	0.5--0.7
耗氣量(立/分）	58	58	68	68	68
收攏外型尺寸	1.7 x 6	1.9 x 7.2	1.9 x 7.2	1.9 x 7.7	1.9 x 8.2
釬尾規格	B25 159六角釬桿	B25 159六角釬桿	B25 159六角釬桿	B25 159六角釬桿	B25 159六角釬桿
釬頭直徑	38--55	38--55	38--55	38--55	38--55
釬桿長度	3.9	4.7	4.7	4.7	4.7
總重量（噸）	5.3	6.3	7.8	8.2	9

豎井鉆機的安全措施
　　1、防止從吊桶墜人、墜物。
　　2、防止從大抓上墜人墜物。
　　3、所有檢修人員必須貫徹學習并考試合格后才可上崗作業。
　　4、加強個人防護意識，個人做到安全生產，嚴格執行“四不傷害”政策。
　　5、堅決執行“不安全不生產”的總體方針。
