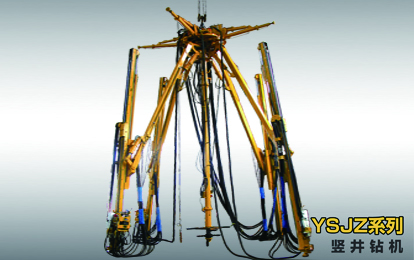

YSJZ系列液壓豎井鉆機
YSJZ液壓豎井鉆機（傘鉆）采用了液壓鑿巖機鑿巖，具有如下優點：液壓鑿巖機沖擊功率大，提高了鉆孔速度；尤其適用于硬巖施工，巖石硬度可達f20；工作效率高，能量損失小，可大量節約電費；采用水排渣，避免了粉塵；噪音大為下降，改善了工作環境。

YSJZ液壓豎井鉆機采用了液壓鑿巖機鑿巖，具有如下優點：
1. 液壓鑿巖機沖擊功率大，提高了鉆孔速度。
2. 尤其適用于硬巖施工，巖石硬度可達f20。
3. 工作效率高，能量損失小，可大量節約電費。
4. 減少了空壓機購置費用。
5. 采用水排渣，避免了粉塵。
6. 噪音大為下降，改善了工作環境。

液壓豎井鉆機工作原理
液壓豎井鉆機液壓站由氣動馬達驅動油泵供油，多路閥集中控制各油缸實現立柱在井筒中固定和推進器在工作面定位。各油缸進出口都配有液壓鎖，實現各油缸準確定位。有鋼性好的動臂和推進器，加這采用平行移動機構，使鉆鑿炮眼精度和效率提高，同時減輕了工人體力勞動。采用油缸——鋼絲繩推進型式，推進力大小可調，撥釬力量大，工作平穩，能夠滿足工作面不同巖石硬度的要求。比氣動馬達——絲杠推進型式減少六臺氣動馬達，可降低整機噪音。整機除推進油缸外都使用標準油缸，易于維修。

YSJZ液壓豎井鉆機性能參數

基本性能參數	單位	參數值
		YSJZ3.6	YSJZ4.8	YSJZ6.12
適用井筒直徑(荒徑)	m	4―6	6―9	9―12
收攏尺寸	mm	Φ1700*7300	Φ2100*8000	2250*8200
動臂數量	個	3	4	6
支撐范圍	mm	按協議制作
擺臂角度	度	130	120	120
擺臂方式		液壓油缸
鉆孔直徑	mm	Φ45―Φ54
鉆孔深度	mm	4200	5100	5100
鉆孔范圍	mm	Φ1650―6500	Φ1650―9000	Φ1650―12000
鉆機重量	kg	6000	8200	11500

*以上參數如有改動，恕不另行通知。

YSJZ4.8液壓豎井鉆機技術參數表

項目		單位	參數
整機性能	鉆臂數量		4
	炮眼圈徑	mm	φ1650-9000
	收攏后外形尺寸（外接圓直徑×高度）	mm	2250×8000
	支撐臂支撐外接圓直徑	mm	φ5.5-7.7 φ5.6-8.6
	動臂左右擺動角度	º	左右各60º
	鉆架重量	㎏	約8200
	泵站重量	㎏	約3000
	鉆孔直徑	㎜	φ51 φ55
	鉆孔深度	㎜	4500、5100
鉆鑿機械	類型特征		沖擊回轉式
電動機	額定功率	KW	55×2
	額定電壓	V	380/660
	額定電流	A	110×2/56×2
	額定轉速	r/min	1480
主泵類型	油箱容積	L	520
回轉機構	額定轉矩	N/m	220
	額定轉速	r/min	200
	工作壓力	MPa	15
	工作流量	L/min	≤45
	沖洗水壓力	MPa	0.6-1.2
推進器	類型特征	導軌式
	推進方式	油缸-鋼絲繩
	總長度	㎜	5824/6424
	推進行程	㎜	4500/5100
液壓泵站	工作壓力	MPa	16
	工作流量	L/min	400
輔助工作裝置	供水系統
	工作壓力	MPa	0.6-1.2
	工作流量	L/min	120
輔助泵站	工作壓力	MPa	12-14
	工作流量	L/min	40
