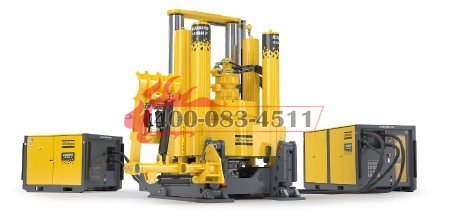

天井鉆機 -功能和特點



實現高機器可用性的雙液壓泵

安裝在鋼桶內的齒輪箱能夠使動力傳動系統在被拆解成更小構件時無須釋放主軸承的初載，這節省了維修和運輸?shù)臅r(shí)間

滑動叉工作臺扳手與半自動承垂頭扳手相組合消除了處理重型扳手的需要

近年來，隨著采礦工藝的改進以及各種柴油驅動設備在井下的推廣使用，天井的用途和名目也不斷增多，如局部通風夭井、切割天井、充填料溜放天井、道碴溜放天井、大斷面井筒的超前天井等等。據統計，天井掘進量往往占地下開采礦山井巷總掘進量的1/3〔”,有的礦山甚至占采準切割工作量的45%。 由于天井掘進斷面比較狹小，工作條件惡劣，工人經常受到淋水、炮煙、粉塵和落石的危害。

天井定義編輯天井（包括溜井）主要用于溜礦、行人、運料、通風、充填、探礦等（見礦山井巷）。斷面為圓形（直徑一般為 1.2～2m），方形或矩形（斷面為1.5m×1.5m～2.5m×2.5m），高度一般30～60m,最高達幾百米。

天井掘進五種方法

普通法

一般用于掘進高度小于 60m的天井。人工搭橫撐、架梯子、鋪平臺，進行鑿巖爆破。本法工序復雜，通風條件不良，作業安全性差，成本高，勞動強度大，材料消耗多，掘進速度慢；但在斷層多，礦脈變化大的不穩定巖層中掘進，仍是有效的方法。

吊罐法

沿天井全高鉆一中心孔，孔徑100～110mm。在上一水平安裝卷?yè)P(yáng)設備，鋼繩穿過中心孔與吊罐掛接，在吊罐上完成鑿巖裝藥作業后，下放吊罐，再進行爆破；在下水平一般用裝巖機出渣。本法適用于穩定與較穩定的巖層，掘進高度可達百余米，其優點是掘進速度快、效率高、木材消耗少、作業條件較好；但鉆孔偏斜較難控制。

爬罐法

1957年在瑞典研制成功。爬罐沿導軌上升到工作面,工人在爬罐的鉆眼平臺上進行作業,爆破時將爬罐下放到下部平巷內(見圖)。爬罐用帶齒輪的發動機升降，齒輪沿帶齒條的導軌移動。掘進高度小于200m時用壓氣驅動,200～900m時用電力驅動，大于900m時用液壓驅動。爬罐法掘進速度快，工效高。挪威某天井高980m，傾角45°,斷面5.8～6.6m2,用736個工掘成，最高日進32m,工效達4.25～4.84m3。本法適用于穩定巖層，可掘進傾斜和急傾斜的高天井、盲天井，安全條件好；缺點是設備較復雜，初期投資大，輔助時間長，操作技術要求較高。

深孔爆破法

用深孔鉆機在天井?dāng)嗝鎯?nèi)鉆鑿一組平行炮孔，從上水平裝藥,自下而上分段(2～5m)爆破。高度 10m左右時也可一次爆破成井。分段爆破又分平行中空眼爆破法和漏斗爆破法，中國目前多用前一種。該法可增加爆破段高度，減少輔助作業時間。深孔爆破法優點是工人不進入工作面，作業條件好,木材消耗少,適用于無破碎帶較穩定巖層。缺點是鉆孔偏斜難以控制。

天井鉆機法

用天井鉆機（也稱反井鉆機）鉆鑿成井。根據鉆機安裝的位置不同，分向上擴孔和向下擴孔兩種鉆進方法,通常采用前者,即沿天井中心線從上向下鉆超前導孔與天井下面巷道貫通，再換擴孔鉆頭自下向上擴孔成井。破碎的巖渣自重下落，無需洗井設備。鉆機結構緊湊，破巖比能消耗小，鉆速快，效率高，井壁平滑穩定。


各國鉆機主要型號
20世紀70年代以來，各國用鉆機鉆天（反）井者日益增多。中國有TYZ-10000型牙輪鉆機,中國還研制其他類型鉆機；美國有羅賓斯(Robbins)公司生產的83R型反井鉆機；聯邦德國有維爾特（Wirth GmbH）生產的HG系列鉆機。
